помогите подключить audio на передней панели компа

[alex_vi]

решил поменять материнку и столкнулся с проблемой подключения звука на передней панели компа,а запутался я в названиях проводов,то что написано в руководстве мамки не соответствует с моим компом.
на компе есть:
R-OUT
R-IN
GND
MIC IN
L-IN
L-OUT
GND
MIC BIAS
а на мамке:
mic2_l
gnd
mic2_r
-acz_det
line_r
gnd
faudio_jd
no pin
line2_l
gnd

что куда вставлять не знаю,помогите новечьку

[mykolam]

хм как-то непонятно шото на мамке... дай название мамки.....думаю шо из пары R-OUT R-IN (они жеж спаренные) использовать надо тока один и впиховывать в line_r, тоже самое для левого канала...тока не могу понять шо такое faudio_jd

[Jretnm]

скорее всего, ничего не получится.
на корпусе провода под AC`97, а мамка с HD Audio.

[alex_vi]

Цитата: Сообщение от mykolam хм как-то непонятно шото на мамке... дай название мамки.....думаю шо из пары R-OUT R-IN (они жеж спаренные) использовать надо тока один и впиховывать в line_r, тоже самое для левого канала...тока не могу понять шо такое faudio_jd

нзиание мамки GA-P31-ES3G
кроме подключения HD имеется подключения под AC"97:


MIC
GND
MIC POWER
NC
LINE OUT
NC
NC
NO PIN
LINE OUT L
NC

[AlexW69]

Цитата: Сообщение от alex_vi нзиание мамки GA-P31-ES3G кроме подключения HD имеется подключения под AC"97: MIC GND MIC POWER NC LINE OUT NC NC NO PIN LINE OUT L NC

Посмотри внимательно в биосе есть переключение с ас97 на НD И все.А передняя панель подключается физически в низу, смотри схему подключения на сайте производителя. Сложного ничего нет.

[awa2000]

R-OUT - в гнездо 5
MIC IN - в гнездо 1
L-OUT - в гнездо 9
GND - в гнездо 2
MIC BIAS - в гнездо 3

[AndreyNag]

Привет. Мама ASUS P6T. В мануале показано два типа подключения переднепанельного аудио. Одно для AC97, а второе для HDAudio. Подключил как для AC97, но не стреляет. С корпуса идет жгут в котором два провода для микровона, земля и две пары для звука. По паре на канал: вход и выход (Retr). На "старых" мамах стояли перемычки, которые возвращали на заднюю панель звук, если корпусной не подключен и соответственно задний звук отключался когда включены наушники и включался когда их нет.
Сейчас такой вариант не сработал.
Как с этим бороться если возможно?

http://fotki.yandex.ru/users/nagornyi/view/347489/
Коннекторы с корпуса расписаны под вот такой вариант.
http://img217.**************/img217/493/audfront0sd.png

[alex_vi]

имеется материнка GA-P31-ES3G,провода выходящие с корпуса :

GND-чёрный
MIC BIAS-оранжевый
L OUT-красный
L IN-синий
MIC IN-зелёный
GND-чёрный
R IN-сиреневый
R OUT-жёлтый

не могу разобраться в каком порядке их устанавливать,помогите

[Barguzin_45]

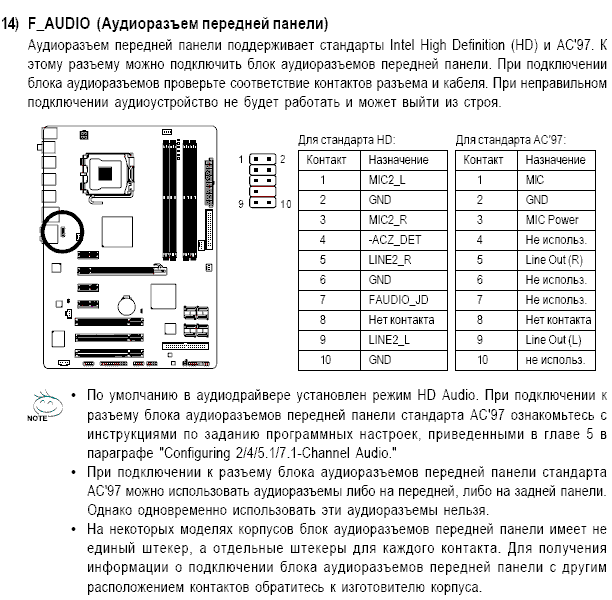

См. мануал к материнке: ftp://download.gigabyte.ru/manual/mo...p31-es3g_e.pdf
стр.25 раздел F_AUDIO (Front Panel Audio Header)

если перемкнуть 5-6 и 9-10 то будут работать и задние и передние контакты
